Bildverarbeitung



Unser Konzept

Bei der Softwareentwicklung im Bereich digitale Bildverarbeitung blicken wir auf über 25 Jahre Erfahrung zurück.
Alle verwendeten Bildverarbeitungsbibliotheken wurden in unserem Haus selbst programmiert und werden ständig weiterentwickelt. Dies ermöglicht eine hohe Flexibilität bei der Anpassung bestimmter Funktionen an Ihre spezielle Applikation. Zunächst analysieren, bewerten und dokumentieren wir gemeinsam mit Ihnen die Prüfkriterien und machen Vorschläge für die professionelle Umsetzung. Als Ergebnis werden die geeigneten Kameras, Objektive und Beleuchtungen definiert und ggf. auf Basis unserer Standardsoftware die genau auf Ihre Bedürfnisse zugeschnittenen Funktionen programmiert.

 Die entscheidenden Vorteile

  •  Extrem hohes gleichbleibendes Qualitätsniveau
  •  Höchstes Mass an Kundenzufriedenheit
  •  Vermeidung von Reklamationen
  •  Neutrales, nicht subjektives Prüfverhalten
  •  Senkung der Reklamationskosten
  • Weiterverwendung der gewonnenen Daten z. B. für die statistische Prozesskontrolle (SPC)



Kameras

  • CCD-Kameras
  • CMOS-Kameras
  • Grauwert oder Farbe
  • intern oder extern getriggert
  • analog oder digital


Zur Bildaufnahme kommen je nach Prüfaufgabe CCD-Kameras oder CMOS-Kameras mit Auflösungen von 640 x 480 bis 2592 x 1944 und mehr Pixeln zum Einsatz.
Zur Aufnahme bewegter Objekte im Durchlauf sind die Kameras bei Bedarf mit Full-Frame-Shutter und externem Trigger ausgestattet.

Digitalisierung

  • Kamerainterne Digitalisierung (z.B. IEEE 1394)
  • Rechnerinterne Digitalisierung (Framegrabber)


Abhängig von Bildqualität, Kameraanzahl und Kabellängen erfolgt die Digitalisierung entweder direkt in der Kamera (FireWire IEEE 1394, GigE, USB) oder durch einen Framegrabber im Bildverarbeitungsrechner (Analogkameras).
Die Auswahl der Kamera (digital oder analog) ist Abhängig von der jeweiligen Applikation.

Beleuchtung

LED-Ringleuchten

  • LED-Flächenleuchten
  • HF-Ringleuchten
  • Halogen-Niedervoltleuchten
  • Spezialleuchten


Die Beleuchtung ist bei jeder Anwendung im Zusammenspiel mit Kamera und Objektiv die wichtigste Komponente des Gesamtsystems. Sie hat die Aufgabe, die zu prüfenden Kriterien detailliert hervorzuheben, so dass diese durch die Software optimal ausgewertet werden können.



Qualitätssicherung automatisiert

Aufgrund der stetig wachsenden Qualitätsansprüche auch an einzelne Fertigungsstufen von Komponenten und Baugruppen gewinnt die Qualitätssicherung einen immer höheren Stellenwert innerhalb des Fertigungsprozesses. Eine 100%ige visuelle Kontrolle wird einer stetig wachsenden Anzahl von Lieferanten abverlangt, egal ob sie in der metallverarbeitenden, kunststoffverabeitenden oder der Elektroindustrie tätig sind.
In allen diesen Bereichen können wir mit unseren individuellen Softwarelösungen und optoelektronischen Systemen die Produktqualität durch automatische visuelle Kontrolle entscheidend verbessern.

Unsere industriellen Bildverarbeitungssysteme kontrollieren und selektieren automatisch, fehlerhafte Teile gelangen nicht zum Kunden sondern werden aussortiert.


Qualitron

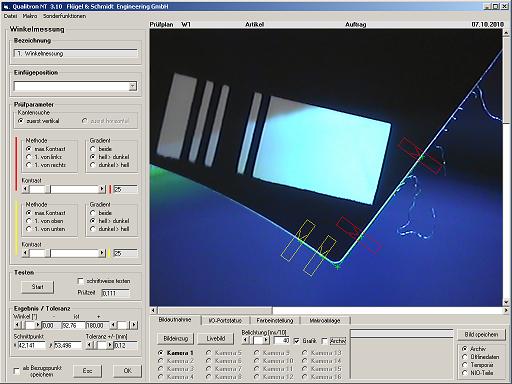

Unser Standardprogram Qualitron 4.00 unterstützt in der Standardversion bis zu 16 Kameras. Von der einfachen Grauwert-Kamera in VGA-Auflösung über Full-Frame-Shutter-Kameras bis zur hochauflösenden Mega-Pixel-Farbkamera steht ein breites Spektrum an CCD-Chips uns CMOS-Chips für Ihre Kontrollaufgabe zur Auswahl, die von der Software
unterstützt werden.

Die Auswahl der Prüffunktionen und die Programmierung des Prüfablaufs erfolgt bei der Erstinbetriebnahme durch einen unserer Techniker. Alle Funktionen des Prüfablaufs können durch den Anwender selbst modifiziert und erweitert werden. Dabei ist natürlich sorgfältig vorzugehen, um die einwandfreie Betriebsfähigkeit zu gewährleisten. Das Programm verfügt deshalb über verschiedene mit Kennwörtern abgesicherte Berechtigungsebenen.
